tubra®-PGF-C / PGF-T

Feststoffkesselgruppen DN 20

Pumpenguppe DN 20 für Festbrennstoffkessel / Kaminöfen mit thermostatischer Rücklauftemperaturanhebung. Festwert 60 °C.

  • Leistungsbereich bis 30 kW
  • Kompaktes Festwertregelventil mit kvs = 3,2 m³/h
  • Integriertes Dehnstoffelement mit Festwert 60 °C
  • Optional (PGF-C) mit integriertem Regler für Feststoffkessel Regelung Deltatherm FK mit Drehzahl geregelter Pumpe und Zieltemperaturregelung
  • Wärmedämmung konform GEG

tubra®-PGF-C

Vom Grundaufbau identisch zur PGF-T, allerdings mit elektronischer Kesseltemperaturregelung. Die PGF-C sorgt für die erforderlichen Betriebsverhältnisse des Festbrennstoffkessels mit einer Festwert-Rücklauftemperatur von 60 °C.

tubra®-PGF-T

Die PGF-T Pumpengruppe für Festbrennstoffkessel mit thermostatischer Rücklauftemperaturanhebung regelt die Rücklauftemperatur auf einen Festwert von 60 °C. Dafür wird ein Dehnstoffelement im Mischer verwendet, welches sicherstellt, dass die Rücklauftemperatur stets geeignet bleibt.

tubra®-Varianten DN 20 Gruppen

Die kompakte Kesselgruppe ist mit verschiedenen Pumpen erhältlich.

  • Pumpen: Wilo Para
  • Regelung: mit thermostatischer Rücklauftemperaturanhebung ( Festwert 60 °C ) und elektronischer Kesseltemperaturregelung

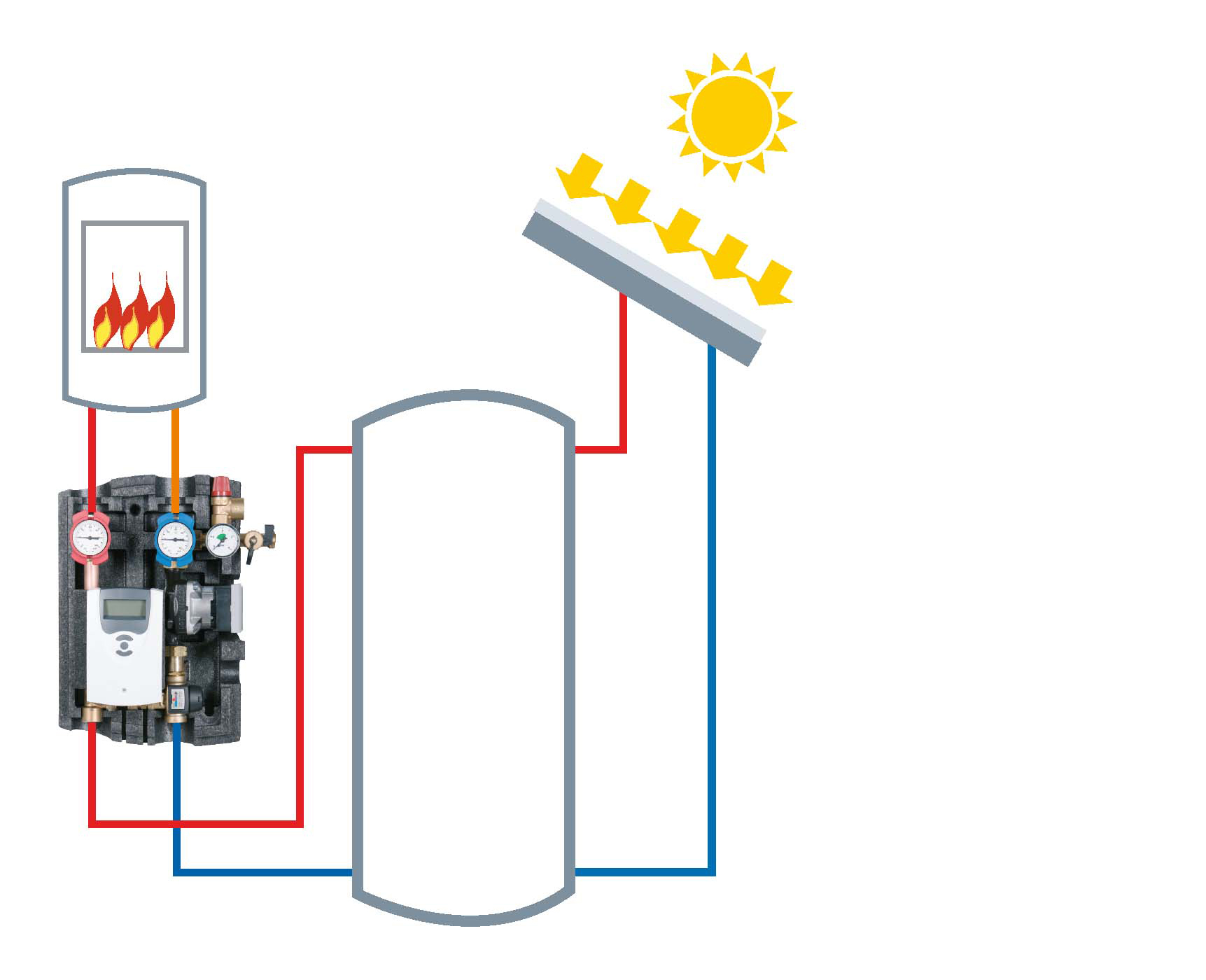

System PGF C

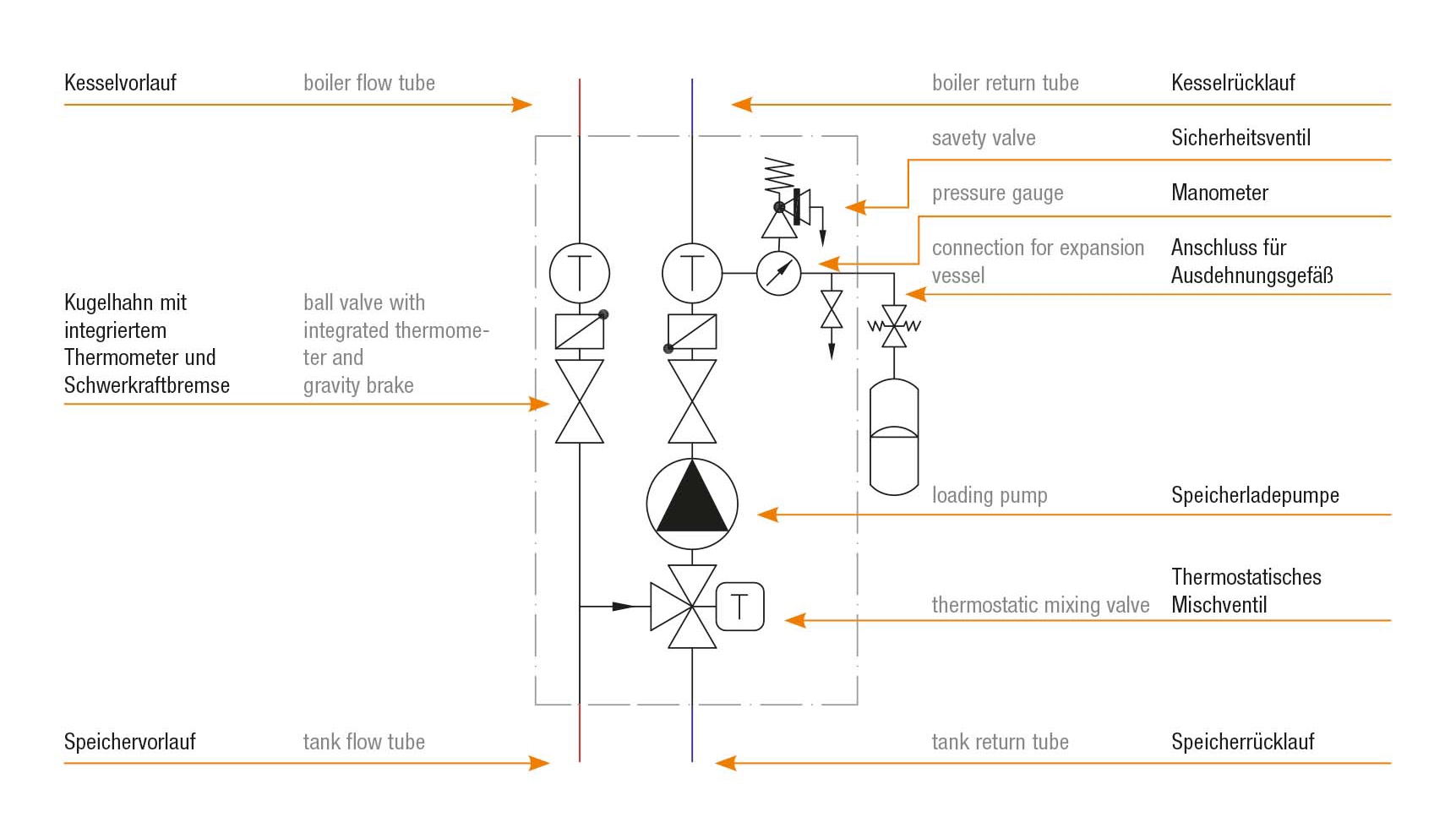

Schema PGF C
Typtubra®-PGF T / Ctubra®-PGF Vtubra®-PGF E / KRtubra®-PGF E / KR
NenngrößeDN 20DN 25DN 25DN 32
Nennleistung
bei 2,5 m Restförderhöhe
30 kW
kvs 3,2
40 kW
kvs 4,6
70 kW
kvs 8
80 kW
kvs 12
Abmessungen H x B x T405 x 330 x 180 mm440 x 250 x 210 mm440 x 250 x 210 mm440 x 250 x 210 mm
Achsabstand125 mm125 mm125 mm125 mm
max. Betriebsdruck3 bar3 bar3 bar3 bar
max. Betriebstemperatur115 °C115 °C115 °C115 °C
Rücklauftemperatur60 °C40 - 70 °CPGF E: Stellantrieb 230V 3-Punkt
PGF KR: Stellantrieb mit integr. Festwertregelung 20-90 °C
PGF E: Stellantrieb 230V 3-Punkt
PGF KR: Stellantrieb mit integr. Festwertregelung 20-90 °C
Anschlüsse heizkreisseitigRp 3/4Rp1 / G1 1/2 AGRp1 / G1 1/2 AGRp1 / G1 1/2 AG
Anschlüsse kesselseitigRp 3/4G1 1/2 AGG1 1/2 AGG2 AG
Schwerkraftbremse2 x 20 mbar20 mbar20 mbar20 mbar
kvs Mischer3,2 m3/h4,6 m3/h8 m3/h12 m3/h

tubra®-Auswahl an Zubehör

Produktportfolio Kesselkreis

Die Pumpengruppen Varianten für Festbrennstoffkessel

Feststoffkesselgruppen DN 25

tubra®-PGF-V
für Festbrennstoffkessel mit thermostatischer einstellbarer Rücklauftemperatur-anhebung 40 – 70 °C

zum Produkt

Feststoffkesselgruppen DN 25/32

tubra®-PGF-E/PGF-KR
für Festbrennstoffkessel mit Mischer und Stellmotor für elektronische Rücklauftemperatur-regelung

zum Produkt

Rücklaufanhebegruppen DN 20/25/32

tubra®-RHG T/E/KR
Thermisch/Elektronisch  geregelte Feststoffkesselgruppen

zum Produkt

Produktbild PGF C Iso 648
PGF-C DN 20
Produktbild PGF C 648
PGF-C DN 20
Produktbild PGF T 648
PGF-T DN 20
