tubra®-FSU / FSM

Wohnungsstationen

Die thermisch geregelten Wohnungsstationen tubra®-FSU / FSM für komfortable, dezentrale und hygienische Trinkwassererwärmung und effiziente Heizungsverteilung.

Für Neubau und Sanierung mit umfangreicher Serienausstattung. Ausführungen für Heizkörpersysteme, Fußbodenheizung und Kombinationen.

Alle Ausführungen mit kupfer- oder volledelstahl gelötetem Plattenwärmetauscher.

  • Leistungsklassen reichen von 35 kW – 50 kW
  • Thermische Warmwasserregelung
    durch 3-Wege Vorrang Regelventil
  • Bereitschaftstemperatur 50 °C gemäß VDI 2072
  • Warmwasser Komfortstufe
  • und vieles mehr
tubra®-Varianten FSU und FSM

Die Wohnungsstationen sind als ungemischter und gemischter Heizkreis ohne und mit HT-Anschluss in verschiedenen Ausführungen erhältlich.

Ungemischter Heizkreis:

  • tubra®-FSU-S (14 l/min) Kupfer Wärmetauscher
  • tubra®-FSU-S (14 l/min) Edelstahl Wärmetauscher
  • tubra®-FSU-M (20 l/min) Kupfer Wärmetauscher
  • tubra®-FSU-M (20 l/min) Edelstahl Wärmetauscher

Gemischter Heizkreis

  • tubra®-FSM-S (14 l/min) Kupfer Wärmetauscher
  • tubra®-FSM-S (14 l/min) Edelstahl Wärmetauscher
  • tubra®-FSM-M (20 l/min) Kupfer Wärmetauscher
  • tubra®-FSM-M (20 l/min) Edelstahl Wärmetauscher

Gemischter Heizkreis mit HT-Anschluss

  • tubra®-FSM HT-S (14 l/min) Kupfer Wärmetauscher
  • tubra®-FSM HT-S (14 l/min) Edelstahl Wärmetauscher
  • tubra®-FSM HT-M (20 l/min) Kupfer Wärmetauscher
  • tubra®-FSM HT-M (20 l/min) Edelstahl Wärmetauscher

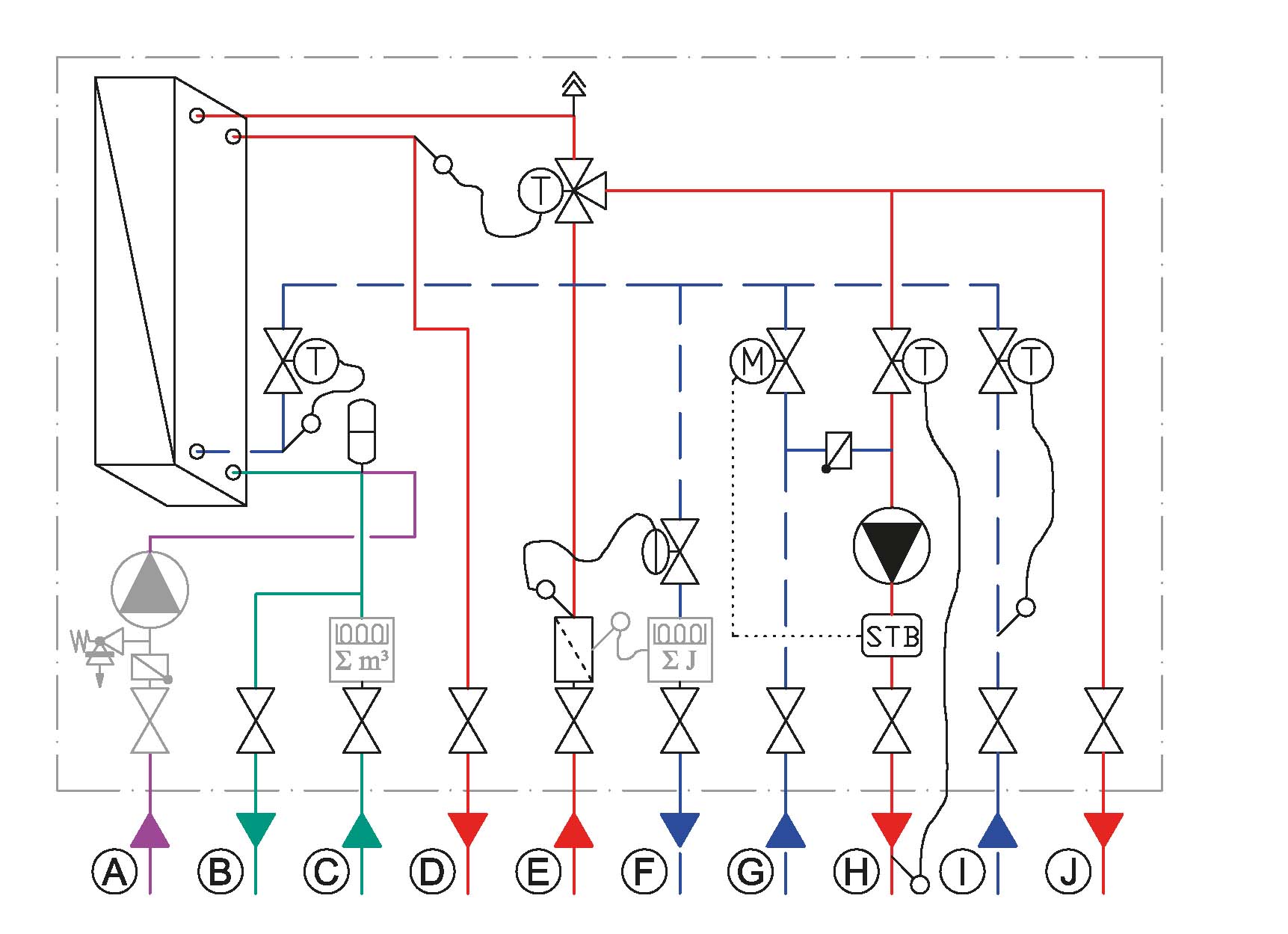

Schema Wohnungsstation FSM-HT mit Zirku

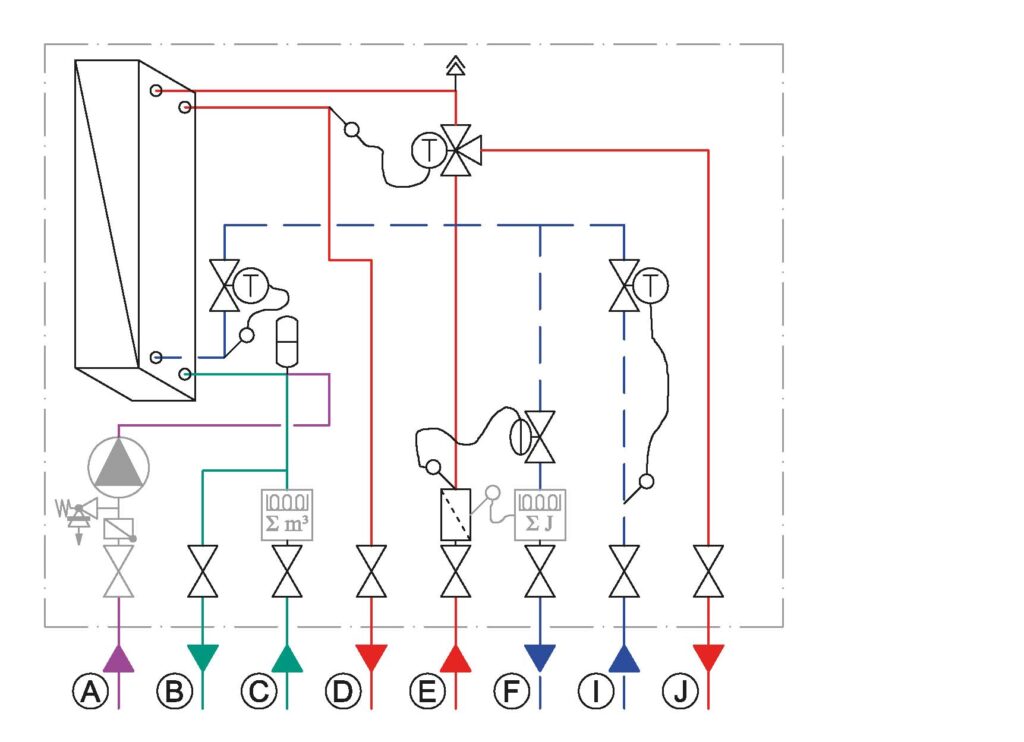

Schema Wohnungsstation FSU mit Zirku
Leistungsdaten der Stationen tubra®-FSU, tubra®-FSM und tubra®-FSM HT

Leistungsklassen
Netztemperatur 60 °C, Warmwassertemperatur 45 °C

  • FSU/M-S:    14 l/min (35 kW)
  • FSU/M-M:    20 l/min (50 kW)

Abmessungen

  • Bautiefe 110 mm für Trockenbauwände geeignet
  • AP-Gehäuse schmal:    570 x 700 x 150 mm
  • UP-Gehäuse schmal:    570 x 700 – 900 x 110 – 160 mm
  • AP-Gebäuse breit:         700 x 1160 x 150 mm
  • UP-Gehäuse breit:         700 x 1160 – 1350 x 110 – 160 mm

Thermo Comfort System

  • Thermische Warmwasserregelung durch 3-Wege Vorrang Regelventil
  • Bereitschaftstemperatur 50 °C gemäß VDI 2072
  • Warmwasser Komfortstufe III gemäß VDI 6003

Delta Control System

  • Integrierter Differenzdruckregler 30 kPa
  • voreinstellbares Zonenventil im Heizungsabgang

Safety Set

  • Schmutzfänger im Stationseingang
  • Wasserschlagdämpfer
  • Handentlüfter im Vorlauf

Messurement Ready

  • Passstück für WMZ 110 mm / 3⁄4“
  • Passstück für Kaltwasserzähler 110 mm / 3⁄4“

Circulation Set

  • Anschluss für Warmwasser Zirkulationspumpe
  • z.B. Lowara Ecocirc 15/1 mit intgr. Thermostat
  • Steuerbar über Zeitschaltuhr

Mixed Heating System – 10 kW

  • Anschluss gemischter Heizkreis für Fußbodenheizung mit thermischer Festwertregelstrecke
  • Maximale Leistung Fußbodenkreis Q=10 kW, dT=5 K, 1,7 m³/h
  • Ein Thermostatkopf mit Fernfühler regelt den Volumenstrom vom Netz und
    hält die VL-Temperatur konstant 20 – 50 °C
  • Temperaturschalter im Fußbodenkreis VL max. 55 °C

High Temperatur Radiator Option

  • Zusätzlicher Hochtemperaturabgang für Badheizkörper mit Rücklauftemperaturbegrenzung

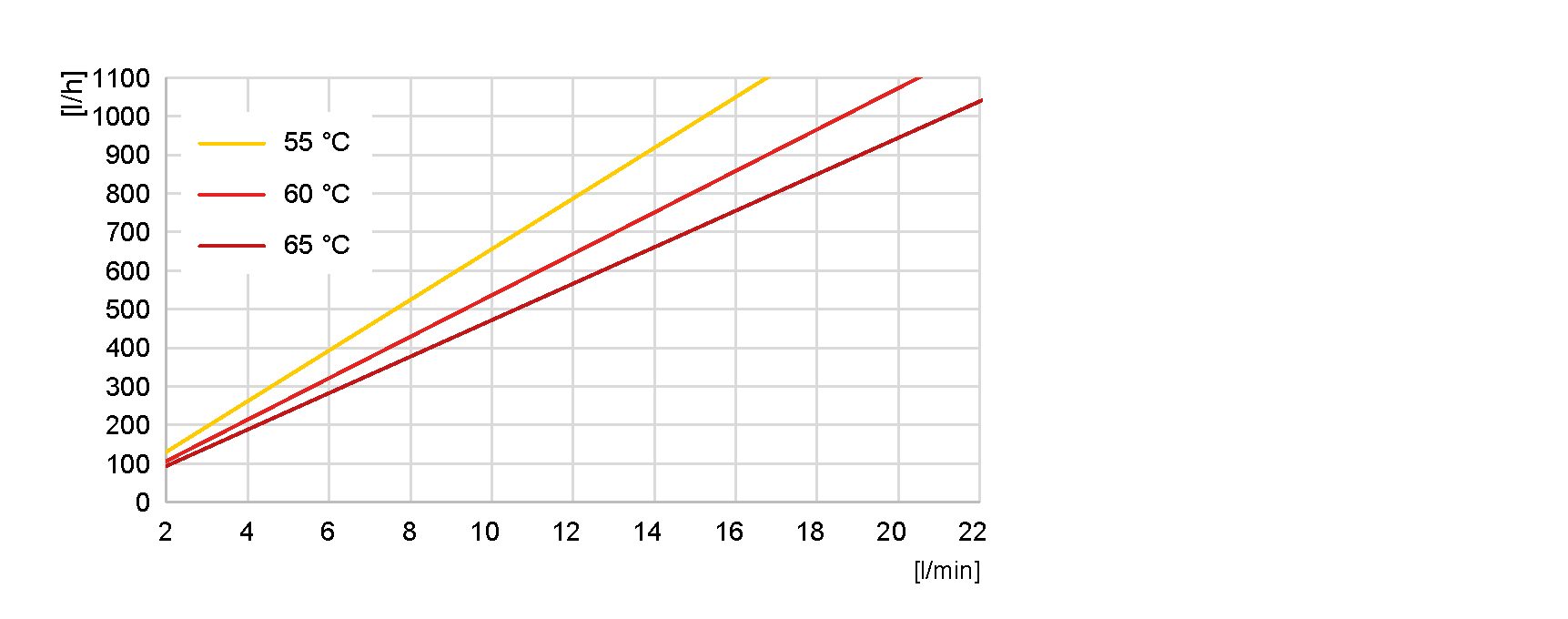

System Wohnungsstation FS-S 12 L/min, Wassertemperatur 45 °C
System Wohnungsstation FS-M 12 L/min, Wassertemperatur 45 °C
Typ tubra®-FSU-Stubra®-FSU-Mtubra®-FSM-Stubra®-FSM-M
Material PWTCu / VECu / VECu / VECu / VE
WW-Volumenstrom 60/10-45 °Cl/min14201420
WW-LeistungkW35503550
Hz-Leistung max. (360 l/h / dT=25 K)kW10101010
Primärvolumenstrom (WW-max.)l/h72011807201180
kvs-Wert Warmwasserm³/h1,21,71,21,7
dp-max Warmwasser VolllastkPa37443744
kvs-Wert Heizungm³/h0,70,70,70,7
Ausstattungsvarianten
Differenzdruckregler 30 kPaJaJaJaJa
therm. WarmwassertemperaturregelungJaJaJaJa
Warmwasser VorrangregelungJaJaJaJa
Heizungs-Zonenventil M30*1,5JaJaJaJa
EPP Dämmung WärmetauscherJaJaJaJa
PWT Temperatur VorhaltungJaJaJaJa
Schmutzfänger, Position WMZ-VL-SensorJaJaJaJa
Hand-Entlüfter PrimärseiteJaJaJaJa
WasserschlagdämpferJaJaJaJa
Passstück für Wärmemengenzähler NetzJaJaJaJa
Passstück für KaltwasserzählerJaJaJaJa
Anschlussmöglichkeit für WW-ZirkulationJaJaJaJa
gemischerter Heizkreis 20 - 50 °C--JaJa
Temperaturschalter 55 °C--JaJa
Optionen
Flies-Dämmungoptionaloptionaloptionaloptional
Montageanschlussplatte 7-fachoptionaloptionaloptionaloptional
Montageanschlussplatte 9-fach (inkl. HT-Abgang)--optionaloptional
Hochtemperatur Abgang für Badheizkörper--optionaloptional
Rohrset für Fußbodenverteiler--optionaloptional
Set - temperaturgesteuerte Zirkulationspumpeoptionaloptionaloptionaloptional
Gehäuse
AP-Gehäuse schmal: 570 x 700 x 150 mmoptionaloptional--
UP-Gehäuse schmal: 570 x 700 - 900 x 110 - 160 mmoptionaloptional--
AP-Gehäuse breit: 700 x 1160 x 150 mm--optionaloptional
UP-Gehäuse breit: 700 x 1160 - 1350 x 110 - 160 mm--optionaloptional
