tubra®-PGM / PGR S

Heizkreisgruppen DN 20

Die kompakten Pumpengruppen für gemischte und ungemischte Heizkreise
bis 45 kW Heizleistung.

  • Großer Leistungsbereich bis 45 kW
  • Progressive Mischerkennlinie für großen Volumenstrombereich mit optimaler Regelgüte!  DN 20 kvs = 0 – 4,5 m³/h
  • Integrierte Temperaturfühler – Position im Vorlauf und Rücklauf
  • Leichtgängige Kugelhähne mit schwimmend gelagerter Kugel
  • Integriertes Passstück für Wärmemengenzähler oder tubra®-mag-jet Magnetitabscheider
  • Wärmedämmung konform GEG
  • Geeignet für Kühlanwendungen > 14°C durch transparente Folie vor den Thermometeröffnungen
tubra®-Varianten DN 20 Gruppen

Die kompakte Heizkeisgruppe ist mit verschiedenen Pumpen erhältlich.

  • Pumpen: Grundfos UPM3, Wilo Para und ohne Pumpe
  • Mischer: mit und ohne 3-Wege Mischer
  • Stellantrieb:
    • 230V 3-Punkt
    • 24V, 0-10V
    • 230V mit Konstantwertregelung
tubra®-Trio-mat + tubra®-PGM S

Die kompakte Rohrgruppe für einen gemischten und einen ungemischten Heizkreis mit nur einer Pumpengruppe.

  • direkter Anschluss an einem Wärmeerzeuger mit integrierter Pumpe
  • Kompakte Modulbauweise
  • Komplett vormontiert für den Anschluss am Heizkreis
  • Geringere Betriebskosten, da auf eine Pumpe im ungemischten Heizkreis verzichtet werden kann
  • Kombination mit Systemtrennung sichert den Mindestvolumenstrom
System PGM S + Trio-mat + Systemtrennung

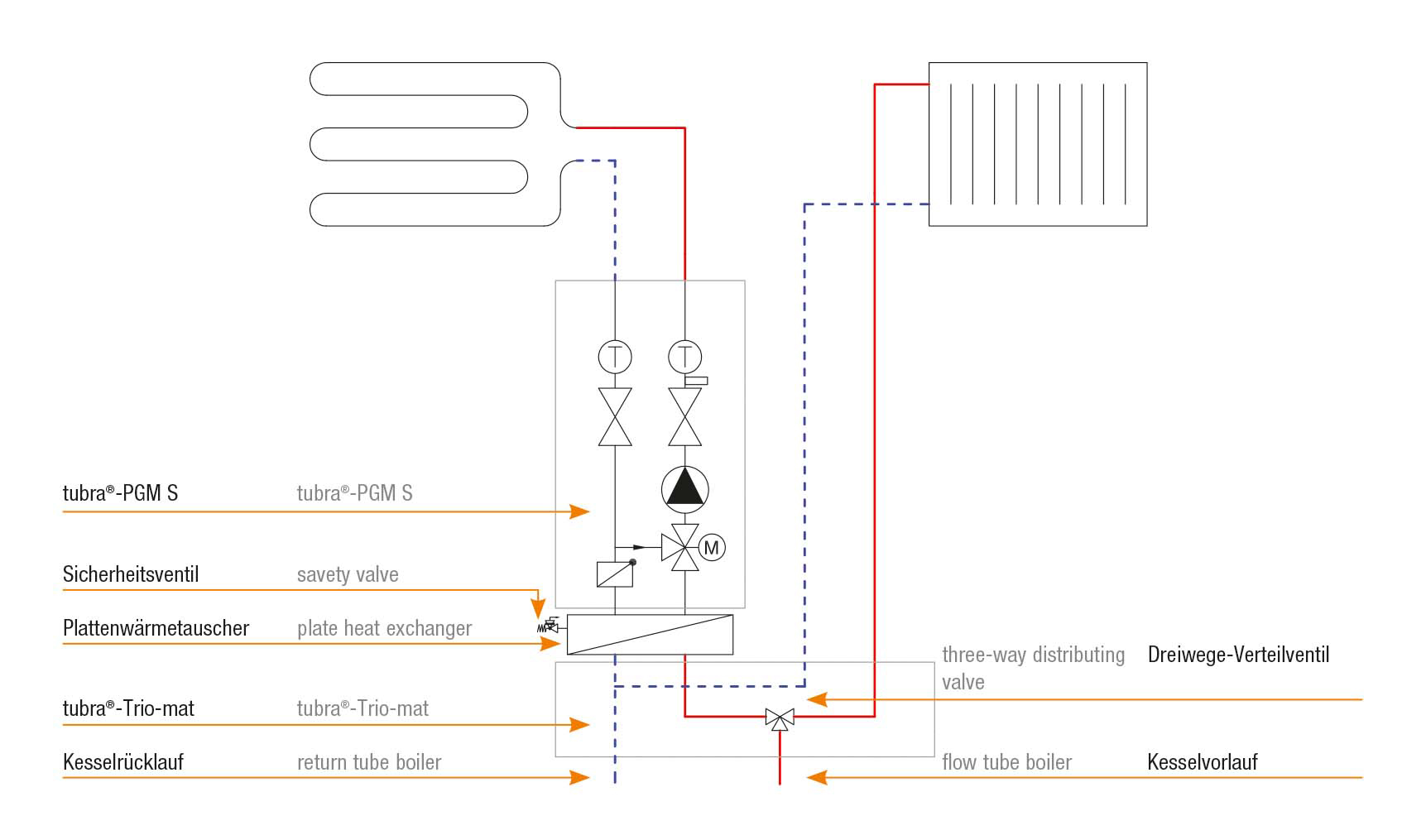

Schema PGM S + Trio-mat + Systemtrennung
Typtubra®-PGM Stubra®-PGR Stubra®-Trio-mat
Nennleistung dT bei 10K / 20K
Kvs Gruppe (Mischer)
20 / 40 kW
kvs 4,5 (9)
23 / 45 kW
-
12 kW / 24 kW
-
Nennvolumenstrom
bei dT 250 mbar
--1100 l/h
Abmessungen H x B x T360 x 225 x 210 mm360 x 225 x 210 mm122 x 350 x 182 mm
Achsabstand100 mm100 mm100 mm
max. Betriebsdruck3 bar3 bar3 bar
max. Betriebstemperatur95 °C95 °C95 °C
Anschlüsse kesselseitigG1 AGG1 AGG 3/4 AG
Anschlüsse heizkreisseitigG1 AGG1 AGG1 ÜWM - Rp 3/4
Schwerkraftbremse20 mbar20 mbar-

tubra®-Auswahl an Zubehör

Produktportfolio Heizkreis

Kompakte Heizkreisgruppen von DN20 bis DN40 mit Wärmedämmung

Heizkreisgruppen DN 25/32

tubra®-PGM/PGR DN 25/32
Die universellen Pumpengruppen für gemischte und ungemischte Heizkreise bis 90 kW Heizleistung

zum Produkt

Heizkreisgruppen DN 40

tubra®-PGM/PGR DN 40
Die leistungsstarken Pumpengruppen für gemischte und ungemischte Heizkreise bis 250 kW Heizleistung

zum Produkt
