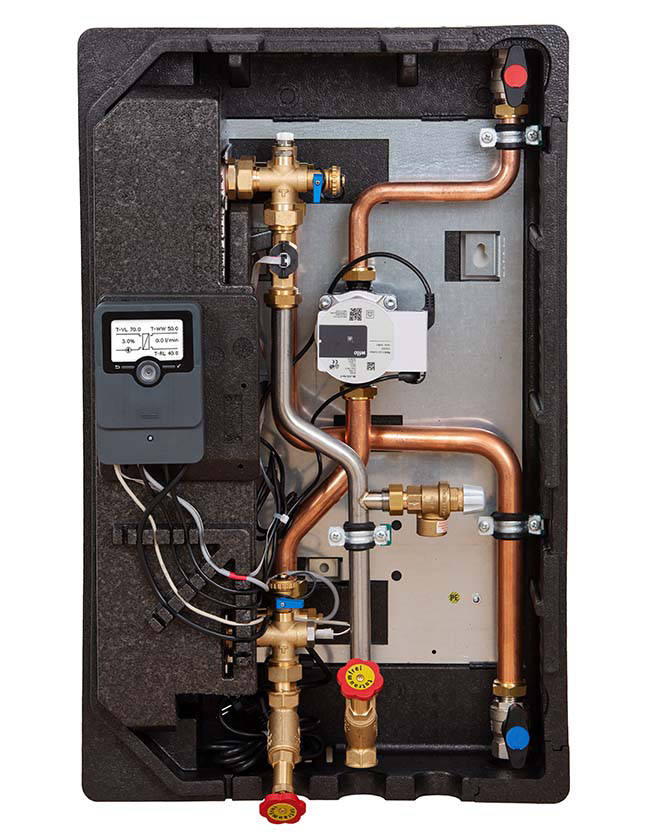

tubra®-FRISTA L/KL

Die universelle Frischwasserstation

Elektronisch geregelte Frischwasserstation mit Tuxhorn-Frischwasserregler, 6-fach kaskadierbar für große Zapfleistungen bis 371 l/min.

Eine universelle Station – die Aufteilung auf Master und Slave erfolgt bei der Inbetriebnahme.

kompakte Modulbauweise mit integriertem, vormontiertem Kaskadenventil bei der FRISTA KL
modular ergänzbares Kaskadenventil bei den Stationen nemux S, nemux M und FRISTA XL
Hygieneprogramm und thermische Desinfektion für höchsten Schutz
komplett vormontiert für Anschluss am Speicherkreis und Trinkwassernetz
mit eingebautem Regler, vorverdrahtet
Komfort-Funktion zur Warmhaltung der primärseitigen Verrohrung
gleitender Sollwert, Reduzierung der Warmwasser-Solltemperatur bei nicht ausreichender Puffertemperatur
Zirkulationspumpen-Set zur Integration in die FRISTA L oder modular erweiterbar bei nemux S, nemux M und FRISTA XL. Zeit-, Temperatur- und Anforderungssteuerung möglich

tubra®-FRISTA KL – die Kaskadenlösung für Großanlagen:

tubra®-nemux KS, tubra®-nemux KM, tubra®-FRISTA KL, FRISTA KXL setzen auf stationsübergreifende Logik. Beste Betriebssicherheit bei größter Temperaturgenauigkeit.

Alle Stationen sind bidirektional verbunden. So kann über ein Bedienfeld die ganze Anlage eingestellt werden, alle wichtigen Informationen sind zentral abrufbar. Der Regler ist in der Lage, eine Sammelstörmeldung herauszugeben und somit für die Gebäudeleittechnik einsetzbar. Kaskaden bieten die Möglichkeit, Leistungen mehrerer Stationen zu addieren. Dabei werden Stationen kombiniert, um die nötige Leistung zu erreichen.

Der Vorteil gegenüber großen Frischwasserstationen liegt darin, dass die Warmwasservolumenströme durch mehrere einzelne Stationen genauer geregelt werden. Erst mit Erreichen einer Einschaltschwelle wird die jeweils nächste Station hinzugeschaltet.

Typ	tubra®-FRISTA L	tubra®-nemux FRISTA KL2 / KL3 / KL4 / KL5 / KL6
Nennweite Heizungsseite / Trinkwasserseite	DN 25	DN 25
Nennleistung bei KW-WW HVL 10-45 °C/65 °C	158 kW	300 / 450 / 600 / 751 / 901 kW
Zapfleistung 10-45/65 °C	65 l/min	124 / 185 / 247 / 309 / 371 l/min
Zapfleistung 10-60/75 °C	50 l/min	95 / 143 / 190 / 238 / 285 l/min
max. Druckverlust Trinkwasserseite	0,4 bar	0,4 bar
NL Zahl nach DIN 4708 bei Nennleistung	NL 23	NL 69 / 125 / 185 / 250 / 320
Ladepumpe	Wilo PARA 15/8 iPWM2	Wilo PARA 15/8 iPWM2
Regelung elektronisch	Resol	Resol
max. Betriebsdruck Heizungsseite / Trinkwasserseite	10 bar	10 bar
max. Betriebstemperatur Heizungsseite / Trinkwasserseite	85 °C / 65 °C	85 °C / 65 °C
Anschlüsse Heizung / Trinkwasserseite	G1 IG / Rp 3/4	G1 IG / Rp 3/4
Abmessungen H x B x T	865 x 525 x 280 mm	865 x 525 x 280 mm

tubra®-Auswahl an Zubehör

Kugelhahn-Set:
für Heizung- und Warmwasser
nemux T/TM/S/M

Zirku-Set: für nemux, FRISTA KL und FRISTA XL

Speicheranschluss-Set:
Variable Verrohrung zur Montage der nemux vor einem Standard Pufferspeicher

Kaskaden-
verrohrung - nemux:
hydraulische Verbindung
von nemux S/M
2-fach Kaskaden

Kugelhahn-Set Kaskade: Puffer VL/RL Eckkugelhähne und Warmwasser-
kaskadenventil

Freistromventil: Kaltwasserventil
für FRISTA XL
bei der Anwendung als Einzelstation

Kaskaden-
kugelhahn-Set: für FRISTA XL bei der Anwendung als Kaskadenstation

Probennahmeventil:
für FRISTA L und FRISTA XL

Rücklauf-
einschichtungs-Set 1: 3-Wegeventil
DN 32 inkl. 2 Pt1000 Sensoren zur Rücklaufeinschichtung von Einzelstationen und nemux Kaskaden

Rücklauf-
einschichtungs-Set 2: 2 Zonenventile
DN 32 inkl. 2 Pt1000 Sensoren zur Rücklaufeinschichtung von FRISTA L und FIRSTA XL und deren Kaskaden

Zirku-Einheit: Pumpe zum Einbau in die FRISTA L

Voriger

Produktportfolio Warmwasser

Frischwasserstationen von tuxhorn dienen ausschließlich zur Trinkwassererwärmung mittels Pufferspeicher und stationsinternem Plattenwärmetauscher im Durchflussprinzip. Es darf nur Trinkwasser im Sinne der Trinkwasserverordnung erwärmt werden.
