tubra®-Füllstandsarmaturen

tuxhorn-Füllstandsarmaturen sind Armaturen zur Füllstandsanzeige von Flüssigkeitsbehältern, verwendbar bei wasser- und ölhaltigen Flüssigkeiten

Schwimmerventile

werden bei drucklosen Behältern zur Wassernachspeisung eingesetzt. Die Hebelkonstruktion betätigt das Ventil, wodurch die drucklose Zulaufleitung geöffnet und das Nachfüllen des Flüssigkeitsbehälters gestartet wird.

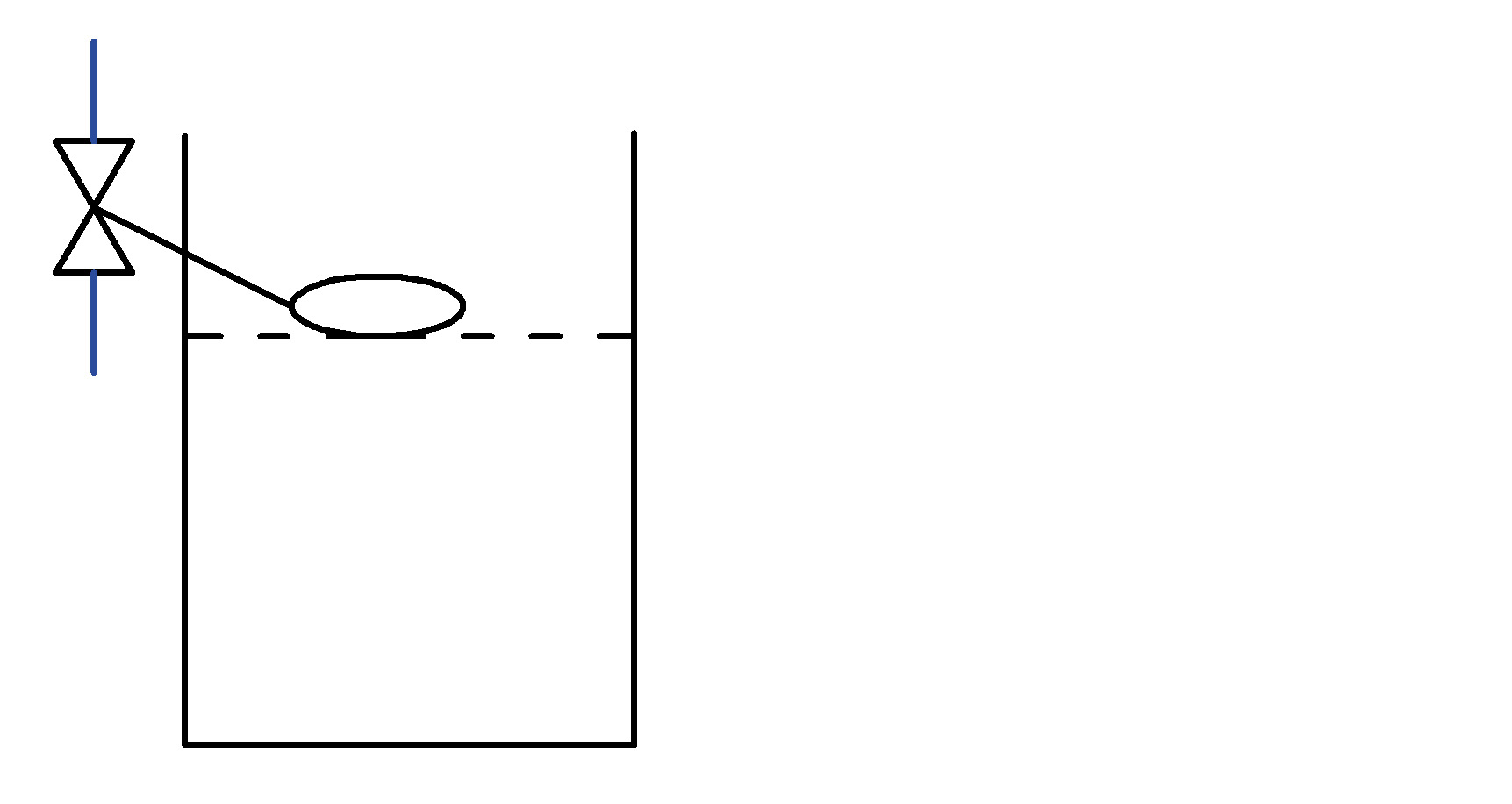

Schema VA Schwimmerventil
                  Schema Schwimmerventil
VA PB Schwimmerventil 260 x 444 pix
Druckverlust VA Schwimmerventil
Schema Schwimmerventil mit Saugkorb, Messing oder Polyamid

Belüftungsventile

Das Belüftungsventil dient bei Druckbehältern zum Mitfördern eines gewissen Anteils Luft im Volumenstrom. Dadurch wird sichergestellt, dass stets ein ausreichendes Luftpolster im Windkessel vorliegt. Zusätzlich erleichtert es das Anfahren der Pumpe, da die gesamte Druckleitung belüftet wird und die Pumpe im Startvorgang zunächst ein Luft-Wasser-Gemisch transportiert.

Der Luftmengenregler dient zur automatischen Entlüftung des Druckkessels. Sinkt der Füllstand unter einen gewissen Punkt, öffnet das Ventil und die Luft kann zu Beginn des Befüllvorgangs entweichen.

Beschriftung 1213
Schema VA Belüftungsventile
Schema Belüftungsventile
tuxhorn®-Ventile für jeden Einsatz

Schwimmerventile, Schwimmerkugeln, Belüftungsventile und Schnüffelventile

Wir haben unzählige Ventile im Angebot. Sprechen Sie uns einfach an, wir finden das passende Ventil für Ihre Anwendung.

tubra®-Schwimmerventil

VA PB Schwimmerventil 260 x 444 pix
Artikel Fig. 444

zur Niveauregulierung in Flüssigkeitsbehältern, für Wasser und neutrale Flüssigkeiten.
Achtung: Schwimmerkugel separat bestellen. Max. 60 °C Zulaufdruck entsprechend
Schwimmerkugel
Einbaulage: waagerecht Werkstoff/Gehäuse und Winkelhebel: CW617N (2.0402)
Kolben, Schwimmerstange, Bolzen und Splinte: CW614N (2.0401)
Dichtung: NBR
60° Shore, ölbeständig

tubra®-Schnüffelventil

VA PB Schnüffelventil 260 x 444 pix
Artikel Fig. 448

zum Einschrauben am Saugstutzen von Kolbenpumpen. Zieht Luft ein beim Ansaugen. Luftmenge einstellbar über Drossel der Pumpe. Medien: Wasser, Öl
Werkstoff Gehäuse, Oberteil, Rändelschraube: 2.0401 (CuZn39Pb3) Ventillippe: NBR

tubra®-Belüftungsventil

VA PB Belüftungsventil 260 x 444 pix
Artikel Fig. 406

zum manuellen Belüften eines Druckbehälters nach DIN 4810. Oberteil mit Tankventil Vg 8
(passend für PKW-Reifenprüf- und Füllgerät)
Werkstoff/Gehäuse, Oberteil, Rändelschraube: CW614N (2.0401)
Ventillippe: NBR
Medium: Druckluft

tubra®-Auswahl weiterer Ventile

Membran-Sicherheits- ventil
Fußventil mit gegossenem Saugkorb
Kunststoff-Fußventil mit Saugkorb
Saugkorb Kunststoff
Zwischenventil
Winkeleckventil
Rückschlag- ventil
Belüftungsventil
Schnüffelventil
Schwimmer- kugel Kunststoff
Schwimmer- ventil
Manometer
Ölstands- anzeiger selbstschließend mit Ablass- kugelhahn
Wasserstands- anzeiger Flüssigkeits- standrohr Borosilikatglas
Einzelarmatur für Wasserstands- anzeiger
