tubra®-ÜSTA S/M

Solarthermie

Die solare Übergabestation zur Schichtbeladung

  • kompakte Modulbauweise
  • mit PWM-geregelten Hocheffizienzpumpen
  • maximale Solarkollektorfläche 50 m²
  • inklusive vorprogrammierter Systeme auf SD-Karte

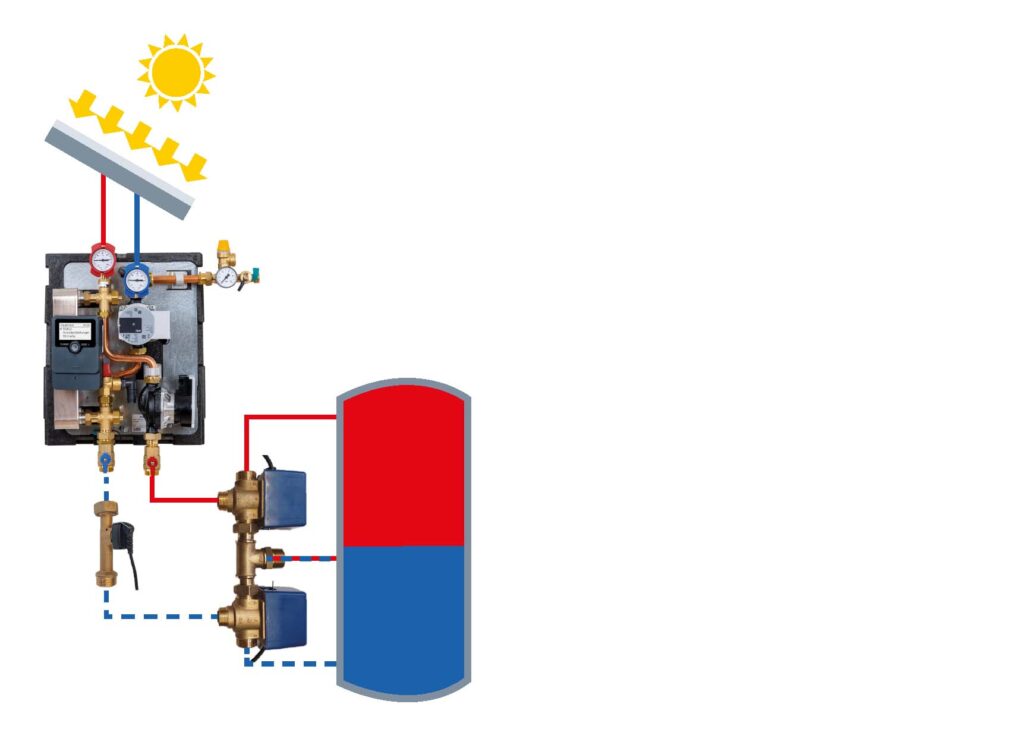

Schema ÜSTA S/M
Speicherbeladung ÜSTA

Kombination aus tubra®-ÜSTA und ÜSTA-Schichtbeladungsset

  • ÜSTA-Schichtbeladungsset:
    für Pufferspeicher, Baugruppe mit 2x DN 25
    3-Wege-Umschaltventilen als Doppelumschaltung inkl. Dämmung
System ÜSTA S/M
Typtubra®-ÜSTA-Stubra®-ÜSTA-M
NenngrößeDN 20DN 20
Nennleistung Low flow (18 l/m²h)
max 7K log Diff. prim. 60-34 °C / sek. 27-53 °C
10 kW25 kW
max. Kollektorfläche (Flachkollektor)20 m²50 m²
Solarpumpe (Primärseite)Para 15/7 iPWM2Para 15/8 iPWM2
Speicherladepumpe (Sekundärseite)Para 15/7 iPWM2Para 15/7 iPWM2
Abmessungen H x B x T575 x 400 x 275 mm575 x 400 x 275 mm
max. Betriebsdruck primär6 bar6 bar
max. Betriebsdruck sekundär3 bar3 bar
max. Betriebstemperatur primär VL/RL140 / 120 °C140 / 120 °C
max. Betriebstemperatur sekundär110 °C110 °C
Anschlüsse primärG 3/4 IGG 3/4 IG
Anschlüsse sekundärG1 AG, flachdichtendG1 AG, flachdichtend
Schwerkraftbremse20 mbar20 mbar

tubra®-Auswahl an Zubehör

Produktportfolio Solarthermie

Solarstationen/Übergabestationen von tuxhorn sind für die solare Beladung von Pufferspeichern bestimmt.

tubra-ÜSTA L / XL

Nennleisung
45 / 65 kW

zum Produkt

tubra-PGS 01

Nennleistung 13 kW
max. Kollektorfläche
Low 43 m² / High 26 m²

zum Produkt

tubra-PGS XL

Nennleistung 58 kW
max. Kollektorfläche
Low 116 m² / High 70 m²

zum Produkt

Produktbild ÜSTA S M Iso 648
ÜSTA S / M
Produktbild ÜSTA S M 648
ÜSTA S / M
Produktbild ÜSTA S M ohne Regelung Iso 648
ÜSTA S / M
Produktbild ÜSTA S M ohne Regler 648
ÜSTA S / M
